支持型号
- AP Ultra、S10 — 最高5W动态解码充电
- AP S7-S9 — 最高3.3W动态解码充电
- AP S1-S6、SE — 最高2.5W动态解码充电
点击图片可查看高清原图
Wireless Charging Solution Products
JX784 AP 手表单5W快充方案
型号: JX784 / 9903B2 Authentication Chip
紧凑型 AP 手表快充参考方案，支持最高5W动态解码，采用四层双面PCB，并可支持产品通过EMC认证。
9903B2AP Watch 5W4-layer PCBEMC
方案展示
本页面用于展示方案技术资料、性能优势、支持型号与应用方向，不作为在线零售商品销售。
方案概览
技术性能、优势、兼容型号与应用
性能指标
- AP 手表快充功率最高5W
- 5.2 μH ±5%线圈，Q值≥30
- 四层双面PCB
- 稳定的动态解码充电架构
方案优势
- 性能稳定、无弹窗、充电高效
- 三档充电功率覆盖多代AP手表

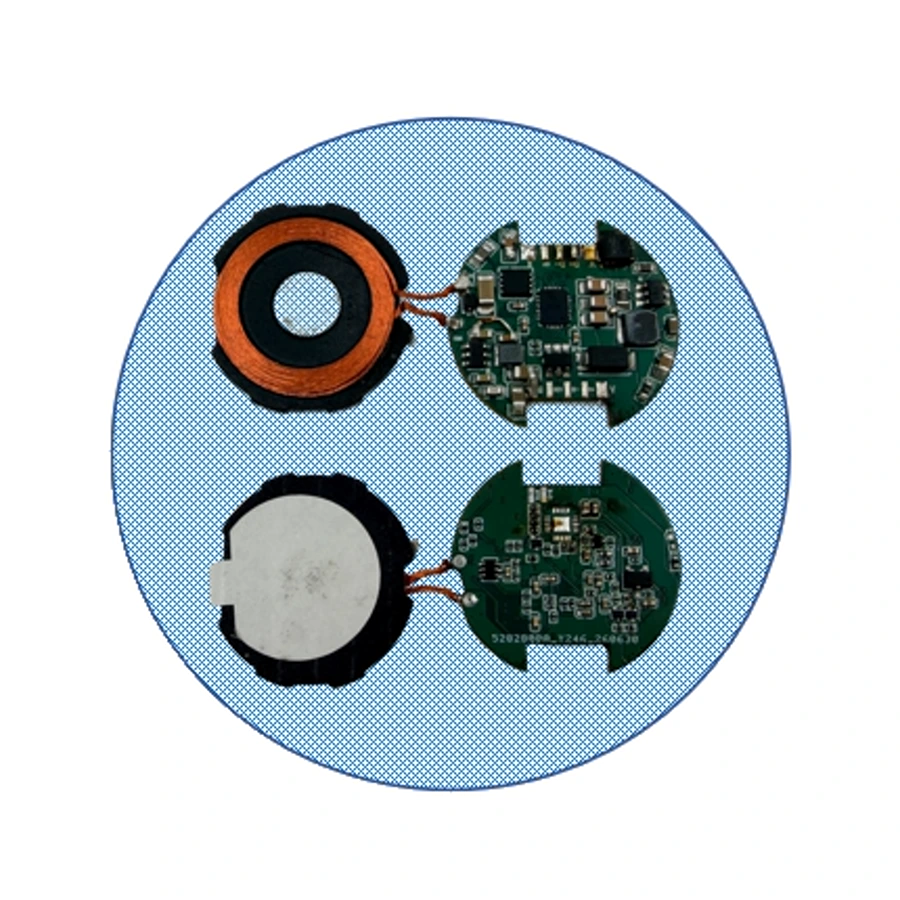

- 双面布局展示完整的正反面硬件设计
- 支持面向EMC认证的产品开发
应用方向
- 5W手表单充快充产品
- 二合一及三合一充电站
- 紧凑型旅行手表充电器
- 定制AP手表快充配件
性能与技术特点
- 支持 AP Ultra、S10 最高5W动态解码充电
- 支持 AP S7-S9 最高3.3W，AP S1-S6/SE 最高2.5W
- 性能稳定、无弹窗、充电高效
- 采用四层双面PCB架构
- 硬件设计可支持产品通过EMC认证
技术参数
| Authentication chip | 9903B2 |
|---|---|
| AP Ultra / S10 output | 5W max, dynamic decoding |
| AP S7-S9 output | 3.3W max, dynamic decoding |
| AP S1-S6 / SE output | 2.5W max, dynamic decoding |
| Coil inductance | 5.2 μH ±5% |
| Coil Q factor | ≥30 |
| Magnet grade | GS 3600 |
| Spacer height | 0.8-1.2 mm |
| PCB | 4 layers, double-sided, 0.8-1.0 mm thickness, immersion gold; inner 0.5 oz / outer 1 oz |
| Compliance support | EMC-ready hardware design |
工程资料

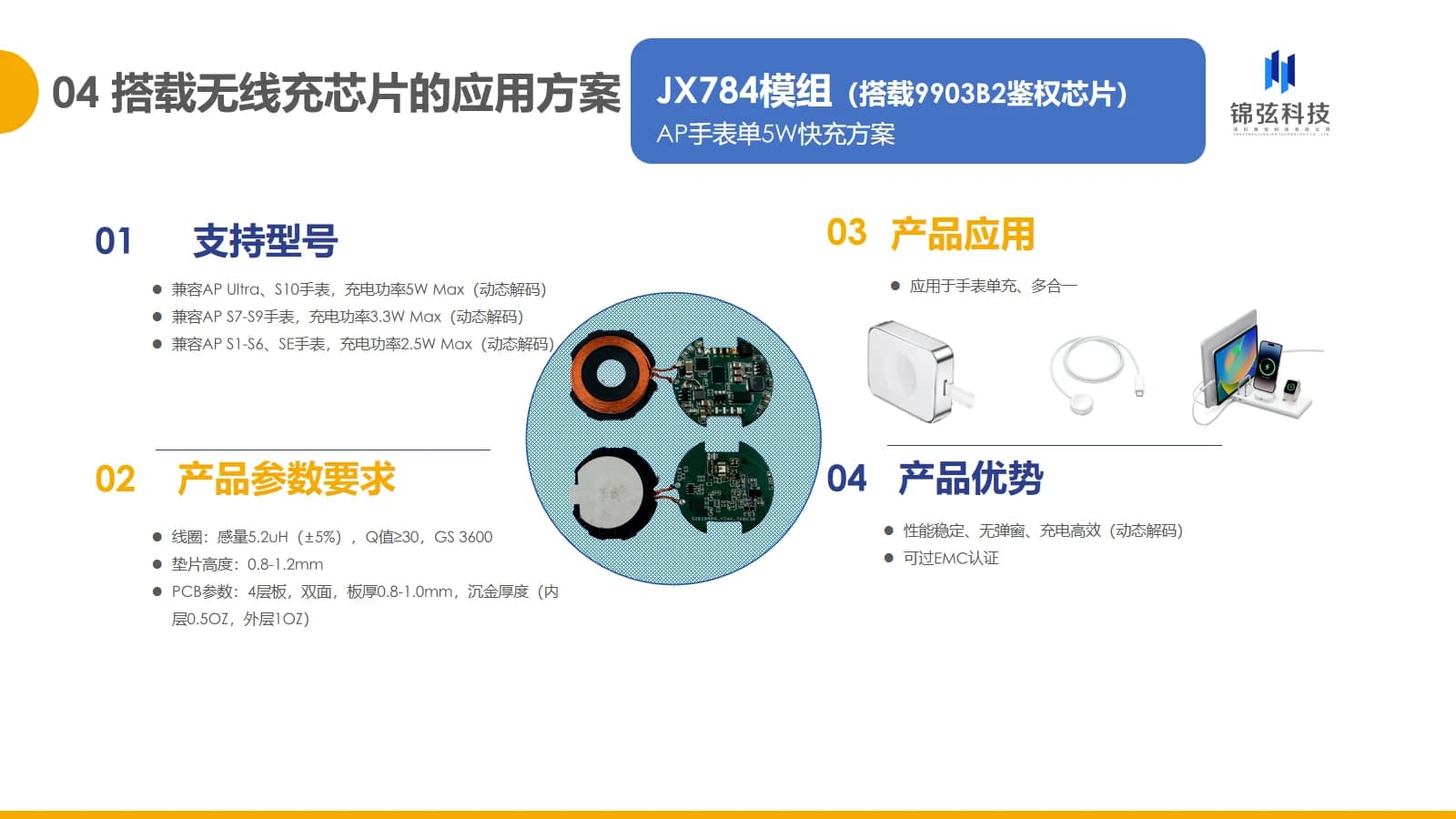

JX784 完整方案参数图
点击方案图可在新窗口中放大查看全部参数。
